FLEXALON 6250 3x3 und 4x4 mm

49007606
Lieferzeit: 3-4 Wochen
439,11 € einschl. MwSt.
Geliefert innerhalb 2 bis 3 Wochen

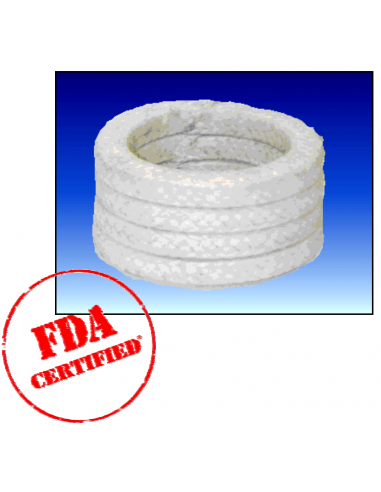

FLEXALON 6250

Kreiselpumpenpackung Ein neue FSTpackung!

FLEXALON ist eine universelle Packung für die Papierindustrie. Sie ist aber auch für Lebensmittel-, Chemie- und Kläranlagen geeignet. Neben Kreiselpumpen ist die Packung auch für Mischer, Kneter und Refiner einsetzbar.

FLEXALON wird aus einem weissen, elastischen Synthetikgarn auf Basis von Meta-aramid hergestellt. Dadurch bietet die Packung, im Gegensatz zu PTFE-Produkten, eine gute Beständigkeit gegen abrasive Medien. Aber im Vergleich zu Para-aramid Packungen ist FLEXALON deutlich wellenschonender.

Packungsquerschnitt

Einsatzgrenzen
P         25 bar *                  362 psi
T -50..+250(C -58..+482(F
V  25 m/s 5000 ft/min
pH 1..13 1..13

Medien

Heiss- und Kaltwasser, Salzlösungen, organische Lösungsmittel, Kohlenwasserstoffe, Öle, Fette, verdünnte Säuren und Laugen, Dampf bis 180 °C.

Die Leckage wird durch eine hohe Dichte und flexible Flechtstruktur minimiert. Das silikonfreie Einlaufgleitmittel gewährleistet einen problemfreies Einfahren. Durch das weisse Garn und die Imprägnierung wird eine farbliche Kontimination des Mediums vemieden.

*Das Fraunhofer-Institut für Verfahrenstechnik und Verpackung in Freising hat die Eignung der Packung für den Einsatz in Lebensmittelverarbeitungsmaschinen nach FDA US 21 CFR 170.3 (i) und Artikel 3 der EU-Rahmenverordnung 1935/2004 bescheinigt.

Hochfestes Garn                                        Extrusionsfest aber wellenschonend
Gute Elastizität Geringe Wartung
Hohe Querschnittsdichte Niedrige Leckage


mm
inch
G/m
M/kg
Kg/ Karton
Artikel-Nr.
Lager-ware
3
1/8
12
82.30
1
49007606

4

22
46.30
1
49007607

5
3/16
34
29.63
1
00533642

6

49
20.58
1
00533643


¼
54
18.37
1
49007608

8
5/16
86
11.57
2
00533644
*

3/8
121
8.29
2
49007623

10

135
7.41
2
00533645
*
12

194
5.14
3
00533646
*

½
218
4.59
3
49007635

14
9/16
265
3.78
3
00533647

15

304
3.29
3


16
5/8
346
2.89
3
00533648
*
18

437
2.29
3
00533649

19
¾
487
2.05
3


20

540
1.85
5
00533650
*
22
7/8
653
1.53
5
49007633

25
1
844
1.19
10
00533651
*
Packung verwendet in
Ventile
Temp. min.
-50°C
Temp. max.
+250 °C
pH-Wert min.
pH 1
pH-Wert max.
pH 13
